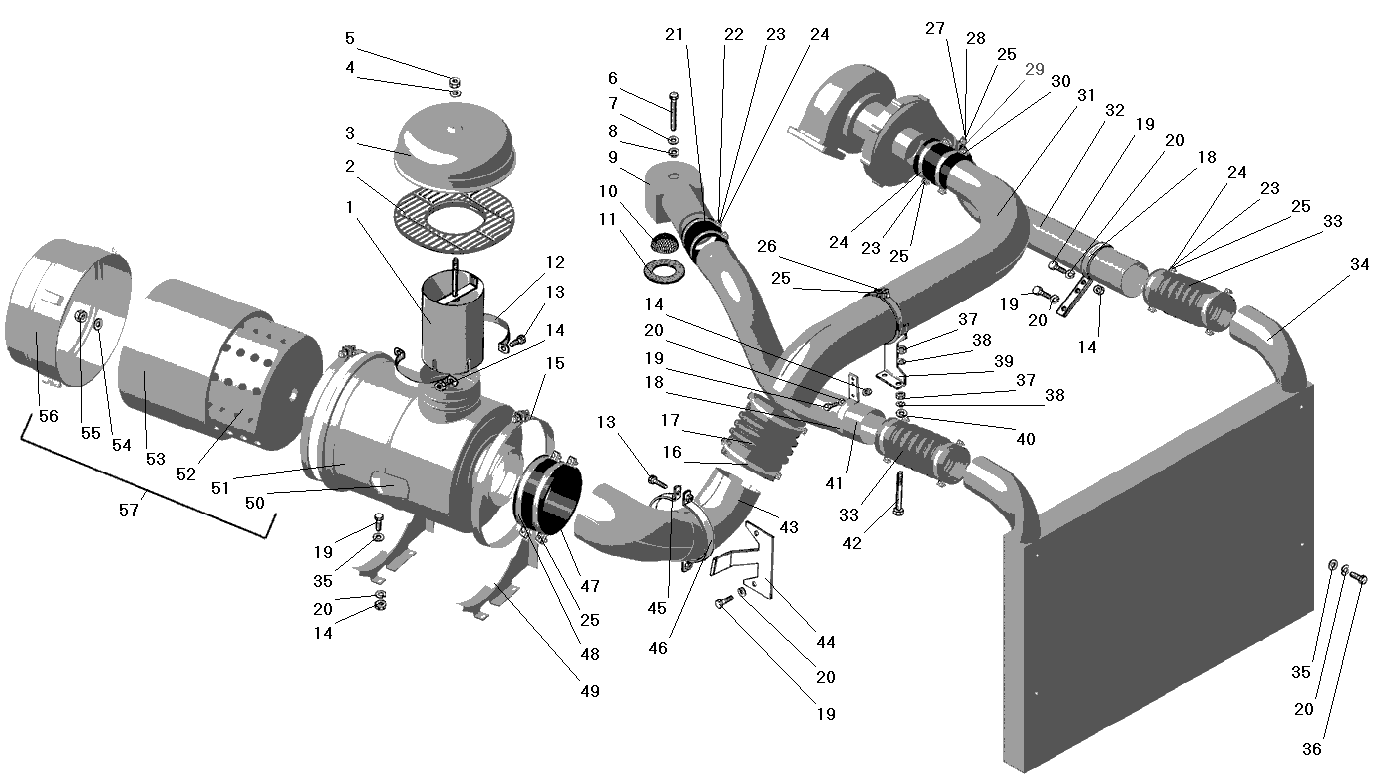

Воздухопровод с воздушным фильтром

Воздухопровод с воздушным фильтром
1
2
3
4
5
6
57
7
39
40
8
9
10
14
14
19
11
12
13
14
14
14
15
16
36
29
30
45
46
47
48
49
50
51
52
53
56
55
54
44
37
38
37
38
27
28
33
13
34
17
32
33
43
41
42
18
18
35
35
19
19
19
19
20
20
20
20
20
20
21
22
23
23
23
24
24
24
25
25
25
25
25
31
26

Список запчастей:

Наименование запчасти/кат. номер Кол-во* Цена
1
4320Я3-1109126
Труба воздухозаборная
1 336,6
2
5323РХ-1109124
Обечайка колпака
1 83,64
3
4322-1109119-10
Колпак
1 162,18
4
252005-П29
Шайба 8
1 звоните
под заказ
5
251645-П29
Гайка М8-6Н
1 звоните
под заказ
6
332716
Болт
1 звоните
под заказ
7
252039-П29
Шайба 10
1 звоните
под заказ
8
4320-8101187
Уплотнитель
1 звоните
под заказ
9
4320Я2-1109132
Насадок
1 2289,9
10
4320Я-1109437
Сетка
1 звоните
11
4320Я-1109435-10
Кольцо уплотнительное
1 51,00
12
6361КХ-1109390
Хомут
1 76,5
13
201457-П29
Болт М8-6gх22
2 6,12
14
250510-П29
Гайка М8-6Н
4 звоните
под заказ
15
4320Я-1109182
Лента хомута
1 191,76
16
5323-1109182
Лента хомута
1 143,82
17
4322-1109428
Шланг соединительный
1 510,00
18
4320Я3-1109143
Кронштейн воздуховода
2 168,3
19
201454-П29
Болт М8-6gх16
5 звоните
под заказ
20
252135-П2
Шайба 8Т
6 звоните
под заказ
21
4320Я3-1109044
Муфта соединительная
1 132,6
22
200270-П29
Болт М8-6gх55
1 10,2
23
4320Я3-1109180
Половина хомута
3 звоните
24
4320Я3-1109179
Половина хомута
3 звоните
25
331006
Болт хомута
5 13,26
26
4320Я-1109184
Лента хомута
1 180,54
27
4320Я3-1109181
Половина хомута
1 звоните
28
4320Я3-1109182
Половина хомута
1 звоните
29
5323РХ-1109041
Муфта соединительная
1 132,6
30
4320Я3-1109043
Муфта трубокомпрессора
1 355,00
31
4320Я3-1109112
Воздуховод верхний
1 2524,5
32
4320Я3-1109114
Воздуховод левый
1 1504,5
33
4320Я3-1109220
Шланг соединительный
2 1305,00
34
4320Я3-1109530-01*
Охладитель
1 звоните
под заказ
35
252038-П29
Шайба 8
2 8,16
36
200277-П29
Болт M8-6gx90
1 звоните
под заказ
37
250512-П29
Гайка М10-6H
2 звоните
под заказ
38
252136-П2
Шайба 10.ОТ
2 звоните
под заказ
39
4320Я3-1109400
Кронштейн
1 178,5
40
335630
Шайба
1 звоните
под заказ
41
4320Я3-1109116
Воздухопровод правый
1 3345,6
42
200332-П29
Болт М10-6gх115
1 25,5
43
4320Я3-1109110
Воздуховод нижний
1 2641,8
44
4320Я3-1109153
Держатель воздухопровода
1 71,4
45
4320Я3-1109163-10
Лента кронштейна
1 звоните
под заказ
46
4320Я3-1109161
Половина кронштейна
1 107,1
47
6361КХ-1109041
Муфта соединительная
1 147,9
48
6361КХ-1109182
Хомут
1 193,8
49
4320Я3-1109141
Ложе фильтра воздушного
1 168,3
50
7405.1109554
Завихритель
1 звоните
под заказ
51
7405.1109515
Корпус с пылеотбойником в сборе
1 звоните
под заказ
52
7405.1109560
Элемент фильтрующий в сборе
1 звоните
под заказ
53
7405.1109574
Предочиститель
1 звоните
под заказ
54
1/26443/01
Шайба 10х35
1 звоните
под заказ
55
1/25745/11
Гайка М10х1,25-6Н
1 звоните
под заказ
56
7405.1109580
Крышка фильтра
1 звоните
под заказ
57
7405.1109510
Фильтр воздушный в сборе
1 звоните
под заказ
* Количество деталей в данном узле
