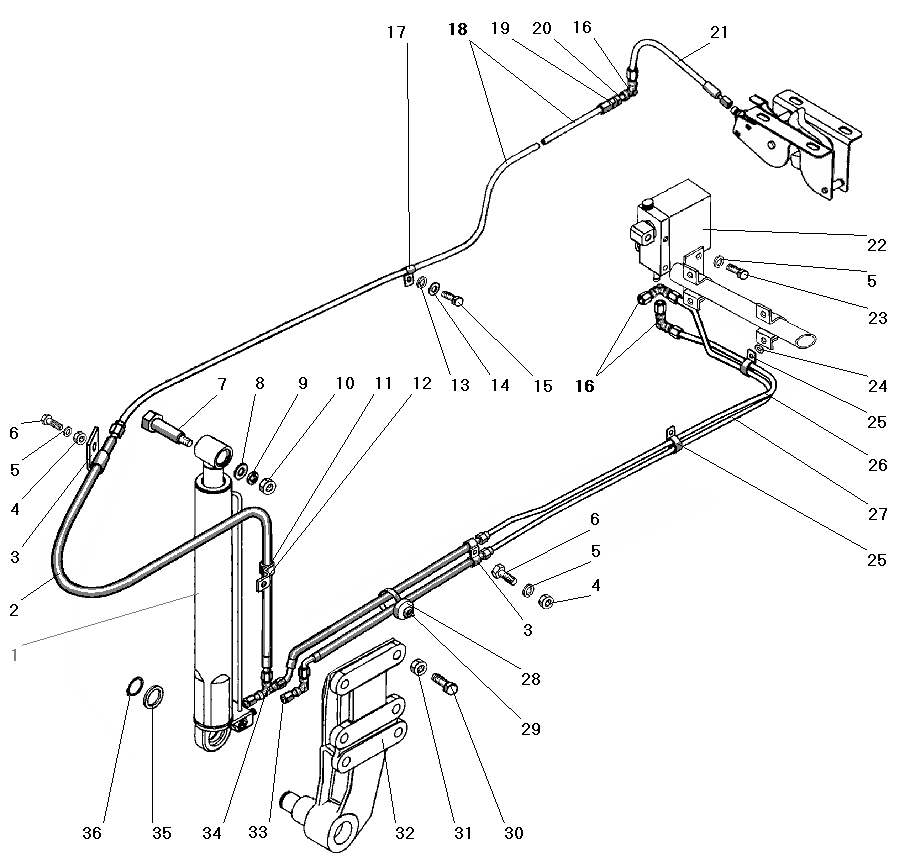

Механизм опрокидывания кабины

Механизм опрокидывания кабины
1
2
3
3
4
4
5
5
5
6
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
25
26
16
29
30
27
28
13
31
32
33
34
35
36

Список запчастей:

Наименование запчасти/кат. номер Кол-во* Цена
1 500337311
Гидроцилиндр
1
2 НР-08.00.000
Шланг высокого давления
1
3 6363-5002036
Хомут
2
4 250512-П29
Гайка М10-6H
2
5 252156-П2
Шайба 10.Л
3
6 201497-П29
Болт М10-6gх25
2
7 6361Х-5002047
Палец
1
8 252007-П29
Шайба 12
1
9 252137-П2
Шайба 12.ОТ
1
10 250514-П29
Гайка М12-6Н
1
11 4320-3724232
Прокладка
1
12 339414-П29
Хомут
1
13 252005-П29
Шайба 8
1
14 252155-П2
Шайба 8Л
1
15 201456-П29
Болт М8-6gх20
1
16 532303-5004126
Угольник
3
17 339178-П29
Хомут
1
18 6363-5004092
Трубка к замку запора кабины
2
19 334543-П29
Гайка
1
20 6363-5004107
Штуцер
1
21 6363-5004094
Трубка к замку запора кабины
1
22 99458304EZ
Насос
1
23 201495-П29
Болт М10-6gх20
1
24 252037-П29
Шайба 6
1
25 6363-5003071-10
Хомут
2
26 6363-5004096
Трубка к цилиндру подъема кабины
1
27 6363-5004098
Трубка к цилиндру подъема кабины
1
28 375-8402321
Буфер
1
29 42099076
Хомут
1
30 330032
Болт М14х1,5-6gх60
1
31 251648-П29
Гайка М14х1,5-6Н
1
32 6363-5002040
Кронштейн цилиндра опрокидывания кабины
1
33 6363-5004126
Угольник
1
34 6363-5002136
Тройник
1
35 6361Х-5002045
Шайба
1
36 5557Я-3403111
Кольцо
1
* Количество деталей в данном узле
