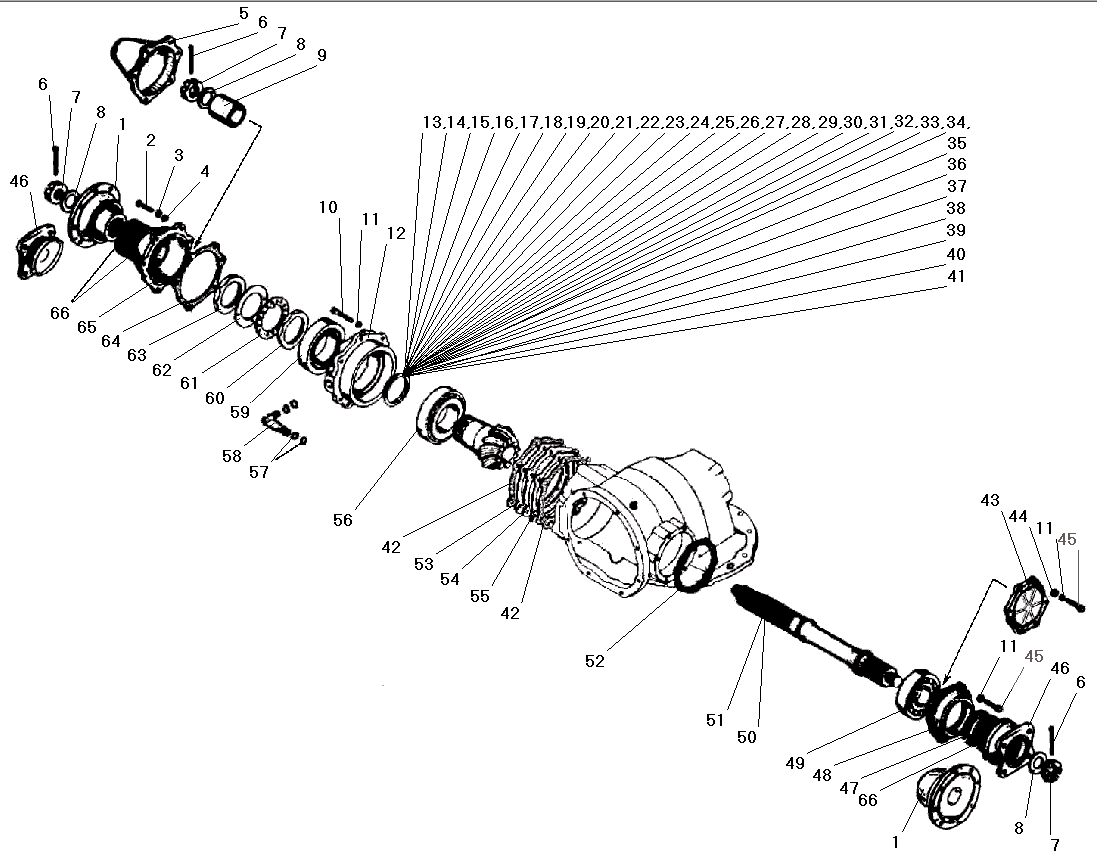

Проходной вал редуктора главной передачи

Проходной вал редуктора главной передачи
1
1
2
3
4
5
6
6
6
57
58
59
60
7
7
7
39
40
8
8
8
9
10
62
61
64
11
11
11
12
14
15
16
36
29
30
45
45
46
46
47
48
49
50
51
52
53
56
55
54
44
37
63
38
27
33
13
34
17
32
65
43
41
42
42
18
35
19
20
66
66
28
21
22
23
24
25
31
26

Список запчастей:

Наименование запчасти/кат. номер Кол-во* Цена
1 375-1802079*1*4
Фланец в сборе
2
2 201459-П29
Болт М8-6gх28
1
3 252135-П2
Шайба 8Т
1
4 252005-П29
Шайба 8
1
5 4320-2302051-10*2
Крышка передних подшипников
1
6 258084
Шплинт 6,3х45
3
7 335033
Гайка М30х1,5
3
8 336432
Шайба 31
3
9 375-2302042*2
Втулка распорная
1
10 331970-П29
Болт М12х40
1
11 252137-П2
Шайба 12.ОТ
3
12 4320-2402049-10
Стакан подшипников
1
13 4320-2502053-01
Шайба регулировочная толщиной, 14,00
1
14 4320-2502055-01
Шайба регулировочная толщиной, 14,05
1
15 4320-2502056-01
Шайба регулировочная толщиной, 14,10
1
16 4320-2502057-01
Шайба регулировочная толщиной, 14,15
1
17 4320-2502058-01
Шайба регулировочная толщиной, 14,20
1
18 4320-2502059-01
Шайба регулировочная толщиной, 14,25
1
19 4320-2502065-01
Шайба регулировочная толщиной, 14,30
1
20 4320-2502066-01
Шайба регулировочная толщиной, 14,35
1
21 4320-2502069-01
Шайба регулировочная толщиной, 14,40
1
22 4320-2502074-01
Шайба регулировочная толщиной, 14,45
1
23 4320-2502080
Шайба регулировочная толщиной, 14,50
1
24 4320-2502081
Шайба регулировочная толщиной, 14,55
1
25 4320-2502082
Шайба регулировочная толщиной, 14,60
1
26 4320-2502083
Шайба регулировочная толщиной, 14,65
1
27 4320-2502084
Шайба регулировочная толщиной, 14,70
1
28 4320-2502085
Шайба регулировочная толщиной, 14,75
1
29 4320-2502086
Шайба регулировочная толщиной, 14,80
1
30 4320-2502087
Шайба регулировочная толщиной, 14,85
1
31 4320-2502088
Шайба регулировочная толщиной, 14,90
1
32 4320-2502089
Шайба регулировочная толщиной, 14,95
1
33 4320-2502090
Шайба регулировочная толщиной, 15,00
1
34 4320-2502091
Шайба регулировочная толщиной, 15,05
1
35 4320-2502092
Шайба регулировочная толщиной, 15,10
1
36 4320-2502093
Шайба регулировочная толщиной, 15,15
1
37 4320-2502094
Шайба регулировочная толщиной, 15,20
1
38 4320-2502095
Шайба регулировочная толщиной, 15,25
1
39 4320-2502096
Шайба регулировочная толщиной, 15,30
1
40 4320-2502097
Шайба регулировочная толщиной, 15,35
1
41 4320-2502098
Шайба регулировочная толщиной, 15,40
1
42 375-2402038-01
Прокладка
2
43 4322-2402048*3
Крышка заднего подшипника
1
44 252007-П29
Шайба 12
1
45 331969-П29
Болт М12х32
2
46 375-1802264-Б*2*3
Фланец в сборе
2
47 375-2402052-07
Манжета в сборе
1
48 4320-2502048
Крышка заднего подшипника
1
49 12311К1М
Подшипник роликовый радиальный
1
50 4320-2402040*3
Вал ведущей шестерни
1
51 4320-2502022*1*2*4
Вал ведущей шестерни
1
52 375-2402039
Прокладка крышки
1
53 4320-2402034
Прокладка регулировочная толщиной, 0,22 мм
1
54 4320-2402035
Прокладка регулировочная толщиной, 0,1 мм
1
55 4320-2402036
Прокладка регулировочная толщиной, 0,05 мм
1
56 7516А
Подшипник роликовый конический
1
57 018-022-25-2-2
Кольцо уплотнительное
1
58 4320-2402147
Штуцер маслоподводящий
1
59 6-7515А
Подшипник роликовый конический
1
60 4320-2502075
Гайка в сборе
1
61 4320-2502079
Шайба стопорная
1
62 4320-2502078
Шайба отгибная
1
63 4320-2502077
Гайка регулировочная
1
64 4320-2402038-10
Прокладка крышки
1
65 4320-2402051-11*1
Крышка передних подшипников
1
66 2.1-70Х92-1
Манжета в сборе
1
66 2.2-70Х92-1
Манжета в сборе
1
* Количество деталей в данном узле
