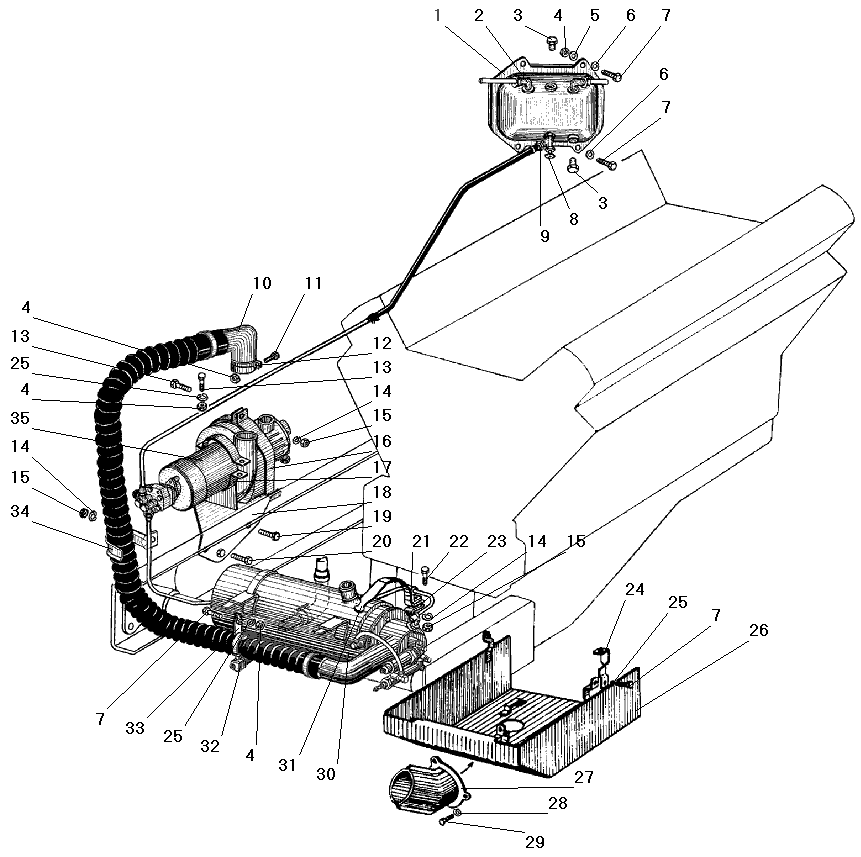

Установка агрегатов системы предпускового подогрева

Установка агрегатов системы предпускового подогрева
1
2
3
3
4
4
4
4
5
6
6
7
7
7
7
8
9
10
11
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35

Список запчастей:

Наименование запчасти/кат. номер Кол-во* Цена
1 4320-1015300
Бачок топливный в сборе
1
2 339039
Угольник К 3/8"-M16x1,5
1
3 338765
Пробка КГ 3/8"
2
4 250510-П29
Гайка М8-6Н
4
5 252005-П29
Шайба 8
1
6 335549
Шайба волнистая
2
7 201455-П29
Болт М8-6gх18
4
8 375-1015174
Кран проходной в сборе
1
9 375-3706013
Штуцер
1
10 4320-1015604
Патрубок в сборе
1
11 201458-П29
Болт М8-6gх25
1
12 4320-1015569
Хомут
1
13 201460-П29
Болт М8-6gх30
2
14 252136-П2
Шайба 10.ОТ
3
15 250512-П29
Гайка М10-6H
3
16 4320-1015533
Скоба кронштейна
1
17 4320-1015525
Скоба кронштейна
1
18 4320-1015506-02
Кронштейн в сборе
1
19 331504-П29
Болт
1
20 200315-П29
Болт М10-6gх40
1
21 375-3506023
Прокладка хомута
1
21 316169-П2
Пробка
1
22 200319-П29
Болт М10-6gх50
1
23 4320-1015649
Хомут
1
24 4320Я2-1015757
Тяга кожуха
1
25 252135-П2
Шайба 8Т
3
26 4320Я2-1015630
Кожух масляного картера в сборе
1
27 4320Я2-1015632-10
Патрубок в сборе
1
28 252134-П2
Шайба 6Т
1
29 201418-П29
Болт М6-6gх16
1
31 43223-1015508
Скоба кронштейна
1
32 353-1305010-А
Краник сливной
1
33 4320-1015139
Кронштейн
1
34 4320Я-1015132
Кронштейн
1
35 ПЖД30Г-1015200
Агрегат насосный в сборе
1
* Количество деталей в данном узле
