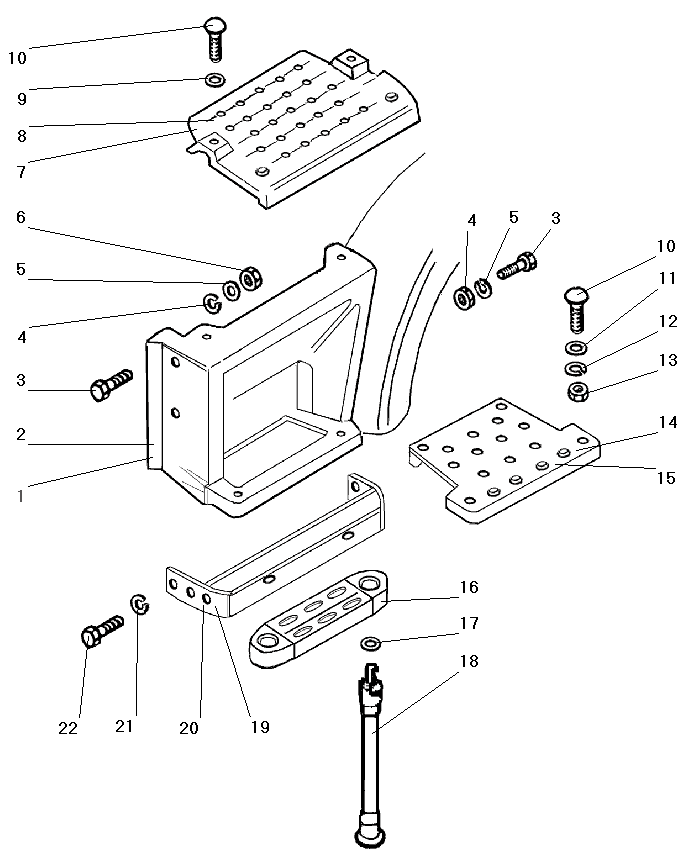

Установка подножек

Установка подножек
1
2
3
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22

Список запчастей:

Наименование запчасти/кат. номер Кол-во* Цена
1 4220 2806 KZ
Подножка левая
1
2 4220 2807 KZ
Подножка правая
1
3 1/60434/21
Болт М8х20
2
4 252005-П29
Шайба 8
2
5 252155-П2
Шайба 8Л
2
6 250510-П29
Гайка М8-6Н
1
7 4220 2817 EZ
Ступень левая
1
8 4220 2818 EZ
Ступень правая
1
9 1/25203/02
Шайба 6
1
10 221605-П29
Винт М6х16
2
11 252037-П29
Шайба 6
1
12 252154-П2
Шайба 6Л
1
13 250508-П29
Гайка М6-6Н
1
14 4220 2820 EZ
Ступень левая
1
15 4220 2821 EZ
Ступень правая
1
16 4320Х-8405200
Подножка
1
17 252136-П2
Шайба 10.ОТ
1
18 6361-8405375
Канат подножки
1
19 532301-8405016
Кронштейн правый
1
20 532301-8405017
Кронштейн левый
1
21 252135-П2
Шайба 8Т
1
22 201454-П29
Болт М8-6gх16
1
* Количество деталей в данном узле
