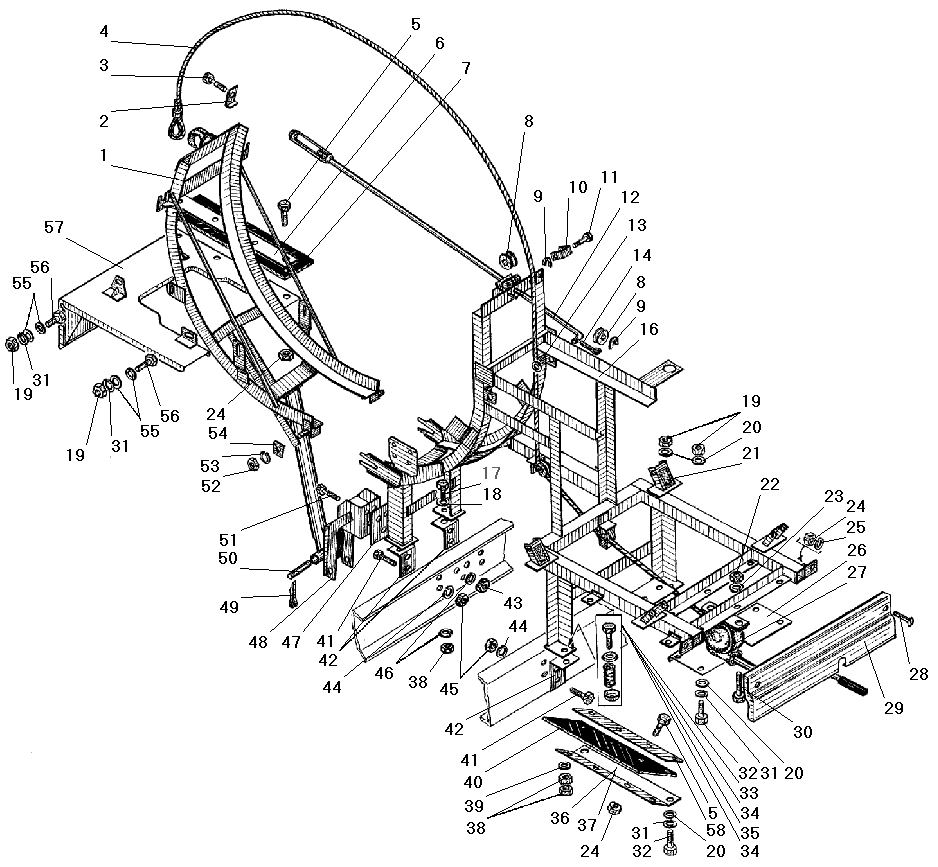

Вертикальный держатель запасного колеса

Вертикальный держатель запасного колеса
1
2
3
4
5
5
6
56
57
7
38
39
8
8
9
9
10
11
12
14
15
35
28
29
44
45
46
47
48
49
50
51
52
55
55
54
54
53
43
43
37
36
37
26
32
13
33
33
16
31
31
42
40
40
41
41
17
34
18
18
18
19
19
19
19
27
20
21
22
23
23
23
24
30
30
30
30
25

Список запчастей:

Наименование запчасти/кат. номер Кол-во* Цена
1 5323РХ-3105065-01
Кронштейн откидной
1
2 375-3105013-10
Скоба стяжки
1
3 332692-П29
Болт М16х150
1
4 5323-8405894
Трос редуктора
1
5 201418-П29
Болт М6-6gх16
2
6 5323РХ-8403306
Планка прижимная верхняя правая
1
7 5323РХ-8403300
Грязевик верхний правый
1
8 43203-3105320
Ролик
2
9 43203-3105638
Шайба замковая
2
10 4322-3105329
Скоба
1
11 43203-3105191
Ось ролика
1
12 4320-3105460
Стяжка
1
13 252016-П29
Шайба 14
1
14 258054-П29
Шплинт 4х32
1
16 5323РХ-3105200
Основание держателя запасного колеса
1
17 202120-П29
Болт
1
18 252017-П29
Шайба 16
1
19 250510-П29
Гайка М8-6Н
3
20 252005-П29
Шайба 8
3
21 5323РХ-1102063
Прокладка дополнительного бензобака
1
22 250514-П29
Гайка М12-6Н
1
23 252157-П2
Шайба 12Л
1
24 250508-П29
Гайка М6-6Н
3
25 252154-П2
Шайба 6Л
1
26 5323РХ-8403450
Брызговик нижний
1
27 5323-3105850
Редуктор подъема запасного колеса
1
28 220105-П29
Винт М6-6gх16
1
29 5323РХ-8403203
Проставка брызговика
1
30 201543-П29
Болт М12-6gх38
1
31 252155-П2
Шайба 8Л
4
32 201455-П29
Болт М8-6gх18
2
33 332672-П29
Болт задней опоры коробки передач
1
34 5323-3105659
Шайба пружины
2
35 375-3501113
Пружина
1
36 5323РХ-8403440
Брызговик передний
1
37 5323РХ-8403439
Брызговик задний
1
38 250561-П29
Гайка М16-6Н
2
39 336047-П29
Шайба 17
1
40 5323РХ-8403301
Грязевик верхний левый
1
41 332572-П29
Болт М14х1,5х45
2
42 5323РХ-3105752
Кронштейн опоры
2
43 250560-П29
Гайка М16-6Н
1
44 252138-П29
Шайба 14.ОТ
2
45 250559-П29
Гайка M14x1,5-6H
1
46 252139-П29
Шайба 16.ОТ
1
47 5323РХ-3105699
Накладка
1
48 532302-3105550-01
Кронштейн
1
49 258069-П29
Шплинт 5х36
1
50 5323-3105073
Ось подъемника
1
51 202127-П29
Болт М16-6gх70
1
52 2505631-П29
Гайка М18х1,5-6Н
1
53 252140-П29
Шайба 18.ОТ
1
54 375Т-3105602
Накладка стяжной шпильки
1
55 252038-П29
Шайба 8
2
56 201457-П29
Болт М8-6gх22
2
57 5323РХ-8403436
Брызговик задний правый
1
58 5323РХ-8403307
Планка прижимная верхняя левая
1
* Количество деталей в данном узле
